Jika Anda seorang profesional di bidang jaringan atau hanya seorang yang ingin belajar lebih banyak tentang infrastruktur jaringan, Anda harus tau plaform simulasi jaringan satu ini. Dalam blog ini, kita akan membahas secara mendalam tentang apa itu GNS3, mengapa penting, dan bagaimana cara menggunakannya.

Apa itu GNS3?

GNS3 adalah platform simulasi jaringan open-source yang memungkinkan pengguna untuk membuat topologi jaringan yang rumit dan menjalankan berbagai jenis perangkat jaringan virtual di atasnya. Platform ini  mencakup router, switch, firewall, dan banyak lagi perangkat jaringan lainnya. GNS3 memungkinkan pengguna untuk menguji konfigurasi, mengeksperimen dengan fitur-fitur baru, dan mempersiapkan diri untuk sertifikasi jaringan tanpa harus menginvestasikan dalam perangkat keras fisik yang mahal.

Kenapa Harus GNS3?

  1. Simulasi Jaringan Realistis, dengan GNS3, pengguna dapat membuat lingkungan jaringan yang sangat mirip dengan infrastruktur jaringan nyata. Ini memungkinkan pengguna untuk menguji konfigurasi dan skenario tanpa perlu mengganggu infrastruktur jaringan produksi.
  2. Belajar Tanpa Batasan, untuk para pelajar dan mahasiswa, GNS3 adalah alat yang sangat berharga. Ini memungkinkan mereka untuk bereksperimen dengan berbagai konfigurasi jaringan tanpa harus khawatir tentang dampaknya pada jaringan nyata.
  3. Platform Pengembandan dan Pengujian, GNS3 tidak hanya berguna untuk menguji konfigurasi jaringan, tetapi juga untuk menguji aplikasi yang bergantung pada jaringan. Pengembang dapat menggunakan GNS3 untuk menguji aplikasi mereka di berbagai kondisi jaringan.
  4. Persiapan Sertifikasi Jaringan, bagi mereka yang mempersiapkan diri untuk sertifikasi jaringan seperti Cisco Certified Network Associate (CCNA) atau Mikrotik Certified Network Associate (MTCNA), GNS3 adalah alat yang sangat berharga. platform ini memungkinkan mereka untuk menguji pengetahuan dan keterampilan mereka.

Bagaimana Cara Menggunakannya?

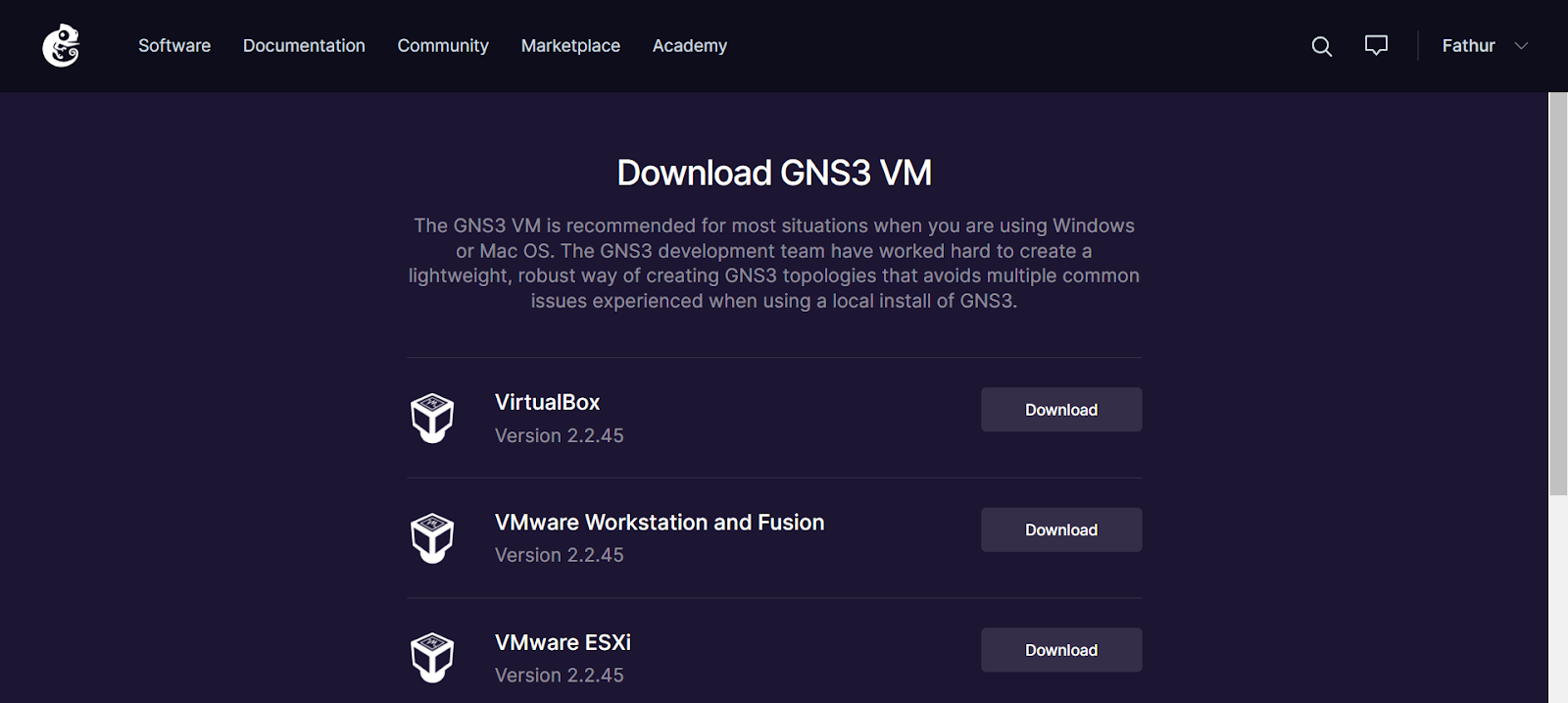

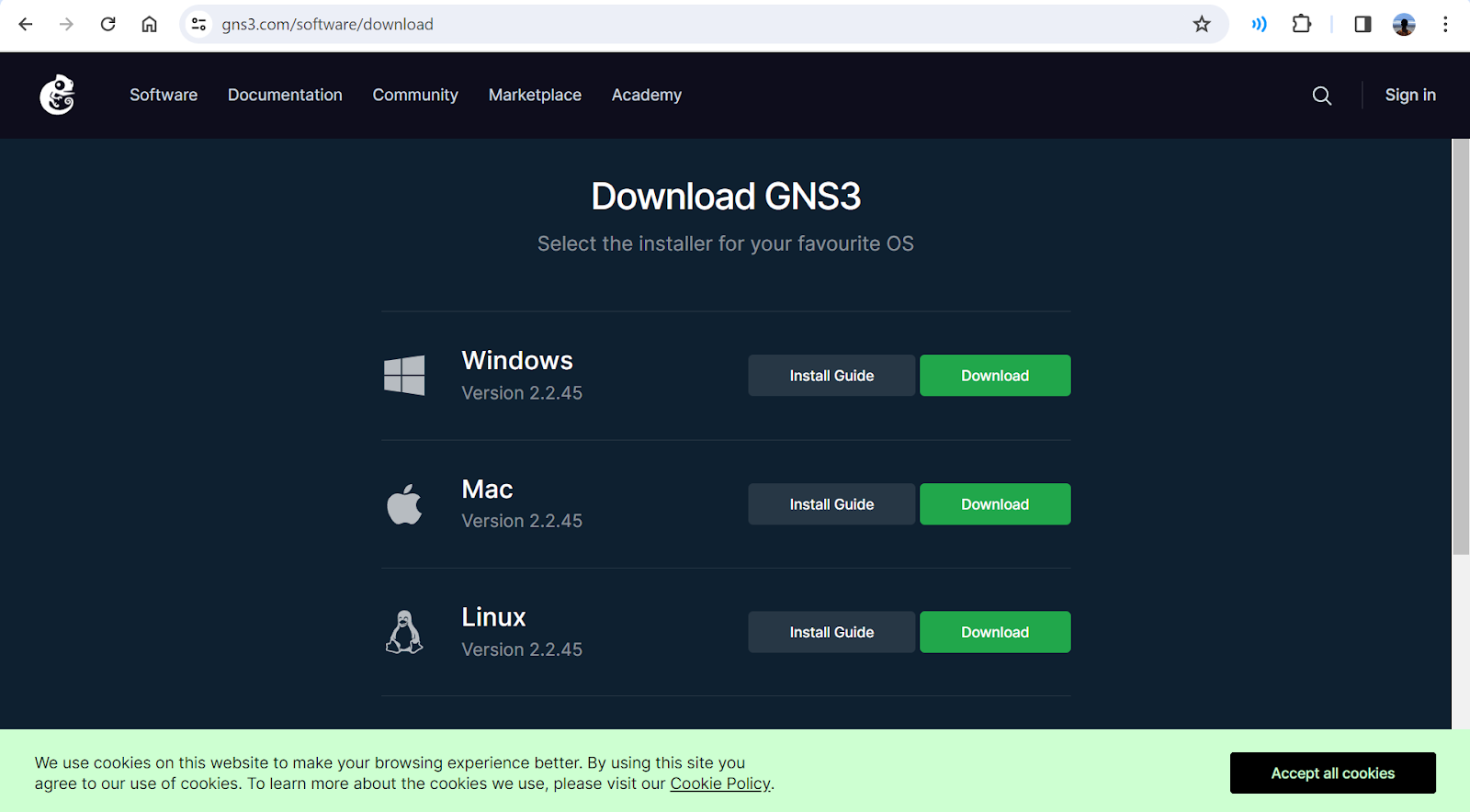

  1. Download file GNS3 di web resmi gns3.com, sesuaikan file yang akan di download dengan sistem operasi anda dan jangan lupa untuk mendownload file virtual machine.

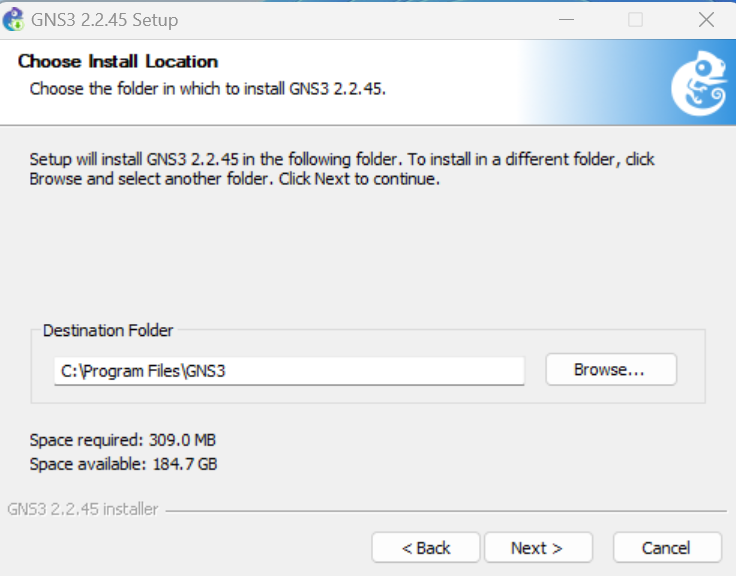

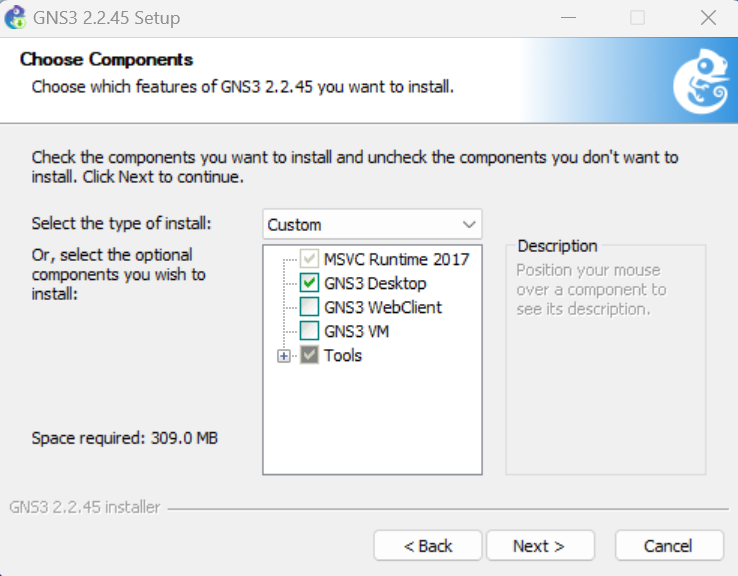

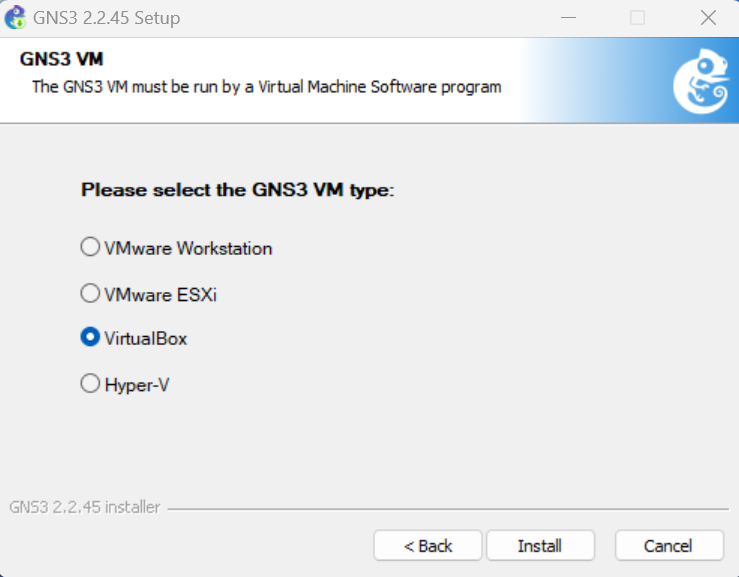

  1. Selanjutnya klik next untuk continue, ikuti petunjuk sesuai dengan yang ada pada di gambar

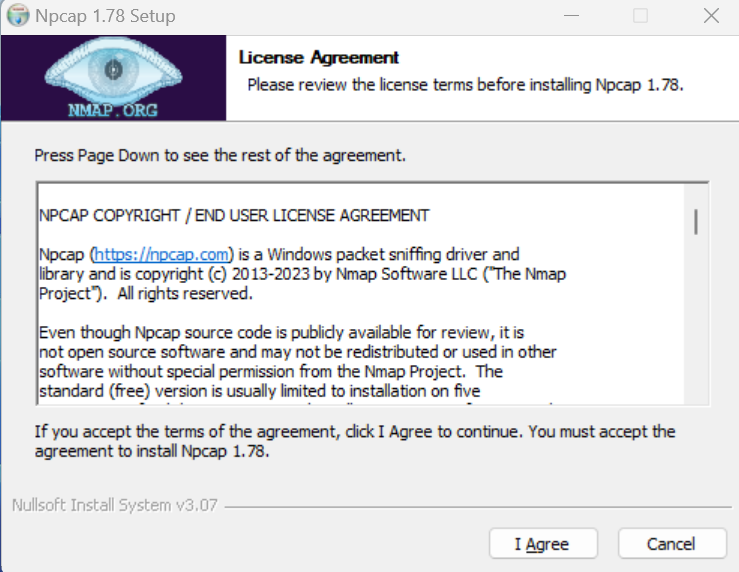

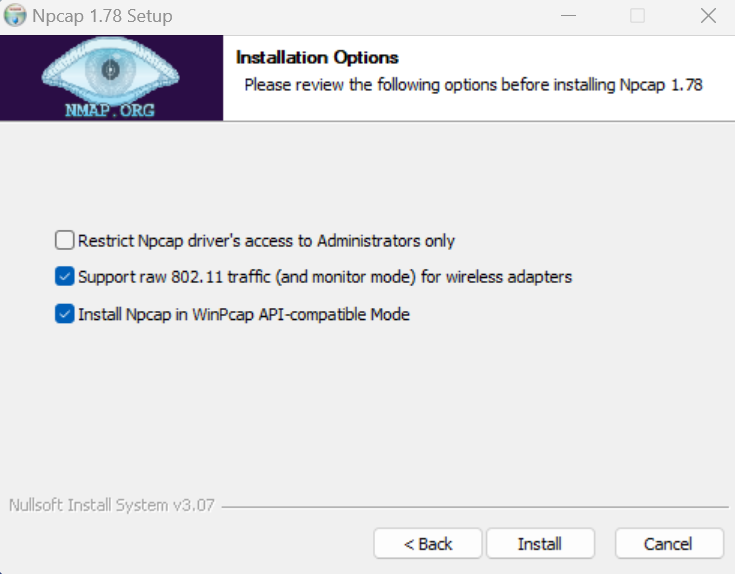

  1. Bila ada ada npcap yang harus di install maka klik I Agree seperti di gambar.
  1. Tunggu beberapa saat sampai GNS3 selesai menginstall, jika tampilan sudah seperti di gambar maka klik Next.
  1. Sekarang kita buka VirtualBox untuk menjalankan GNS3 VM, impor file GNS3 VM jika sudah buka setting, system, processor dan aktifkan Extended Nested VT-x/AMD-V.

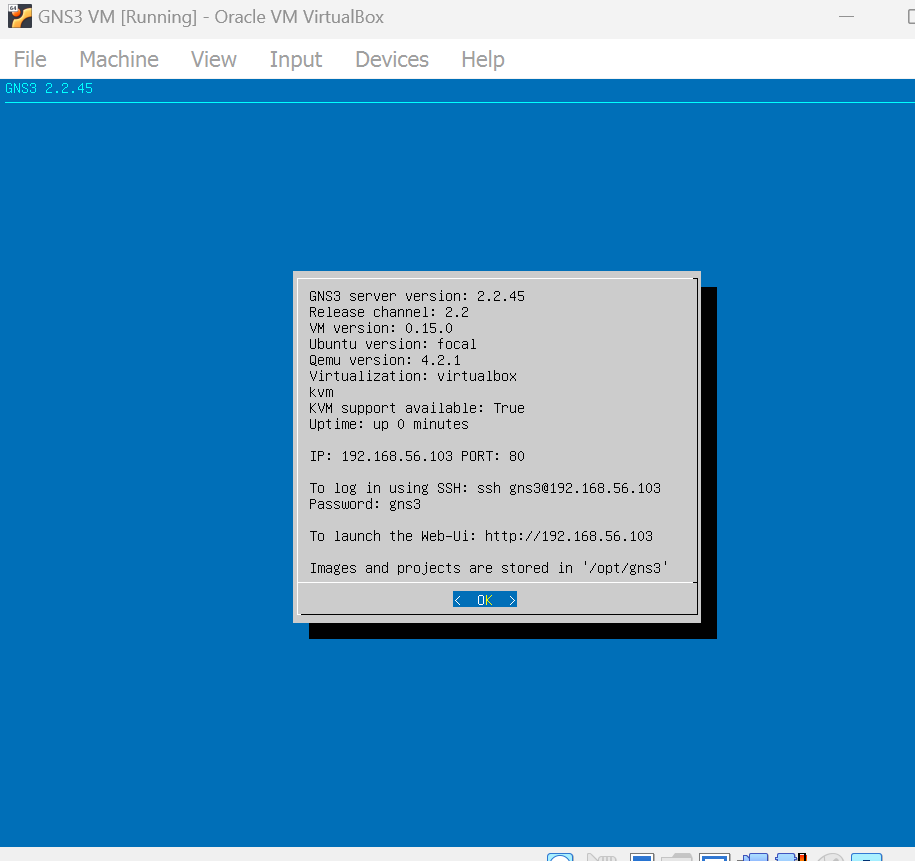

  1. Jika sudah jalankan GNS3 VM dan apabila tampilan sudah seperti yang di gambar maka sudah selesai GNS3 VM.

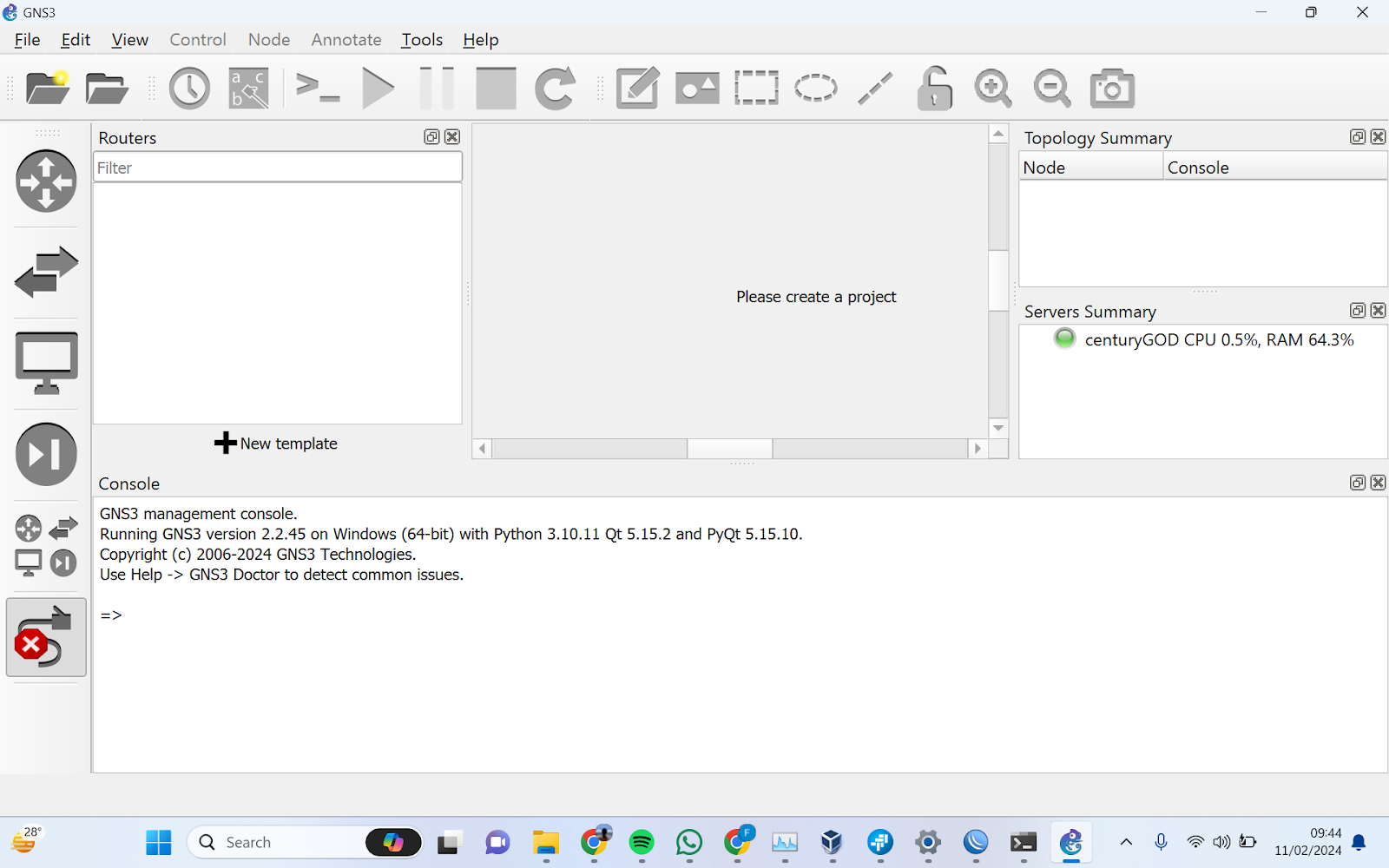

  2. Masuk ke aplikasi GNS3 yang sudah terinstall dan masukan file chr mikrotik yang sudah terdownload.

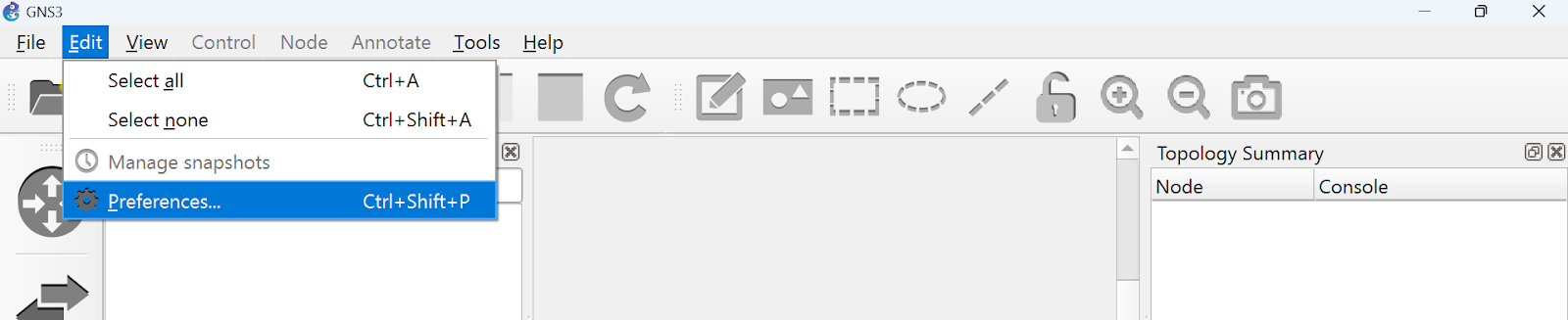

  1. Masuk ke menu edit lalu pilih menu preferences untuk membuka pengaturan GNS3

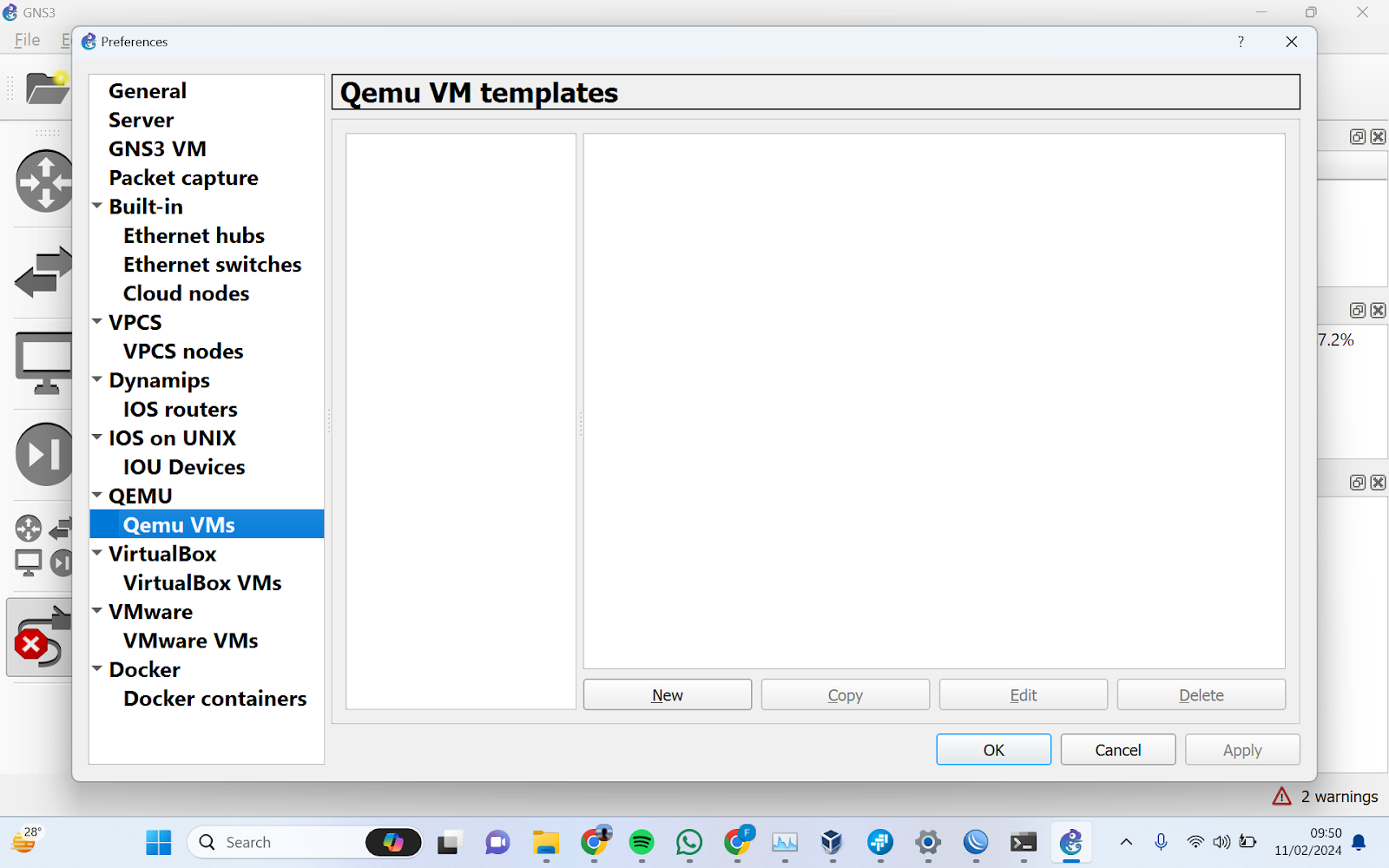

  1. Masuk ke menu qemu lalu pilih qemu vms, selanjutnya pilih new. Jika sudah pilih tipe virtual machine yang di pakai.

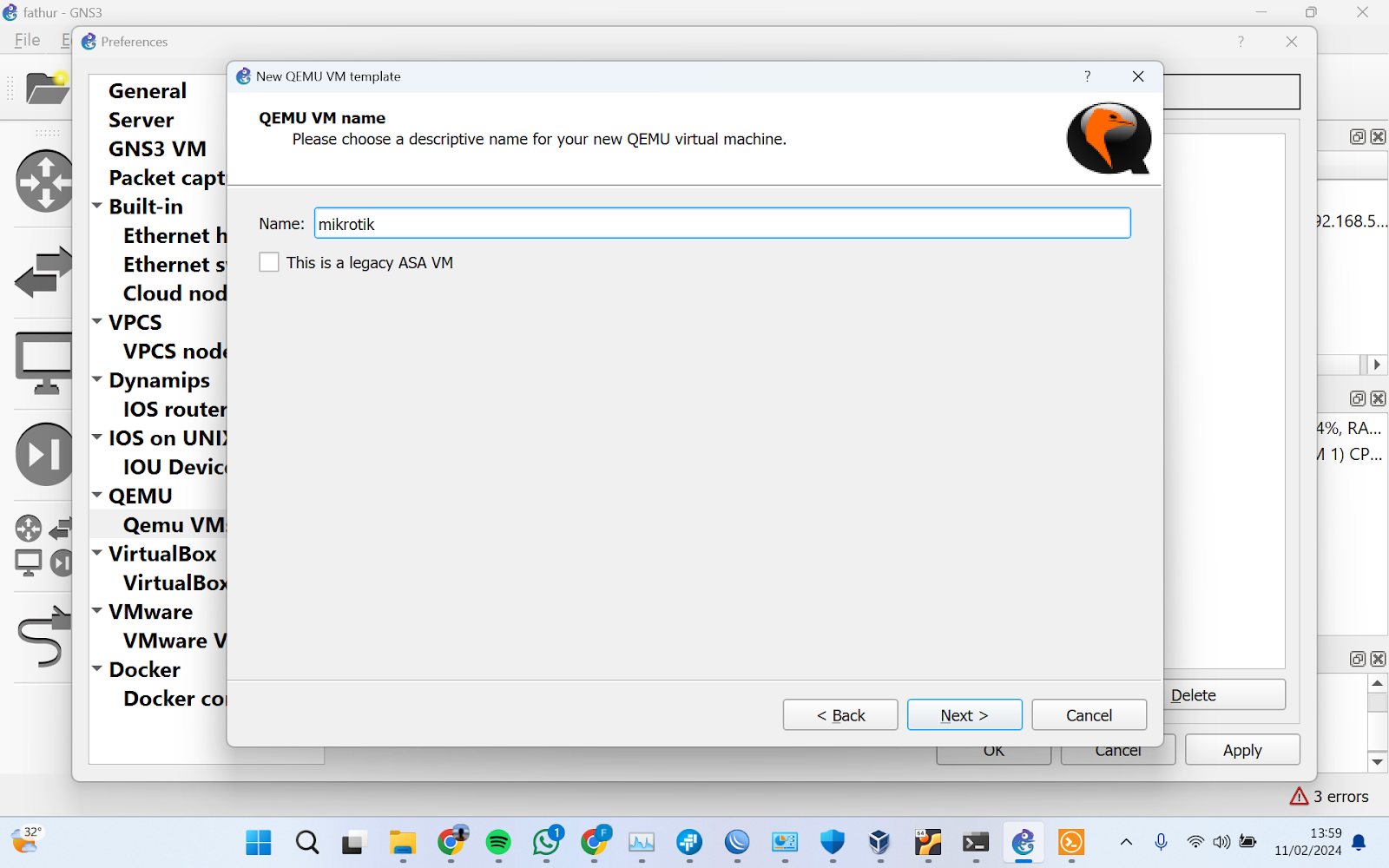

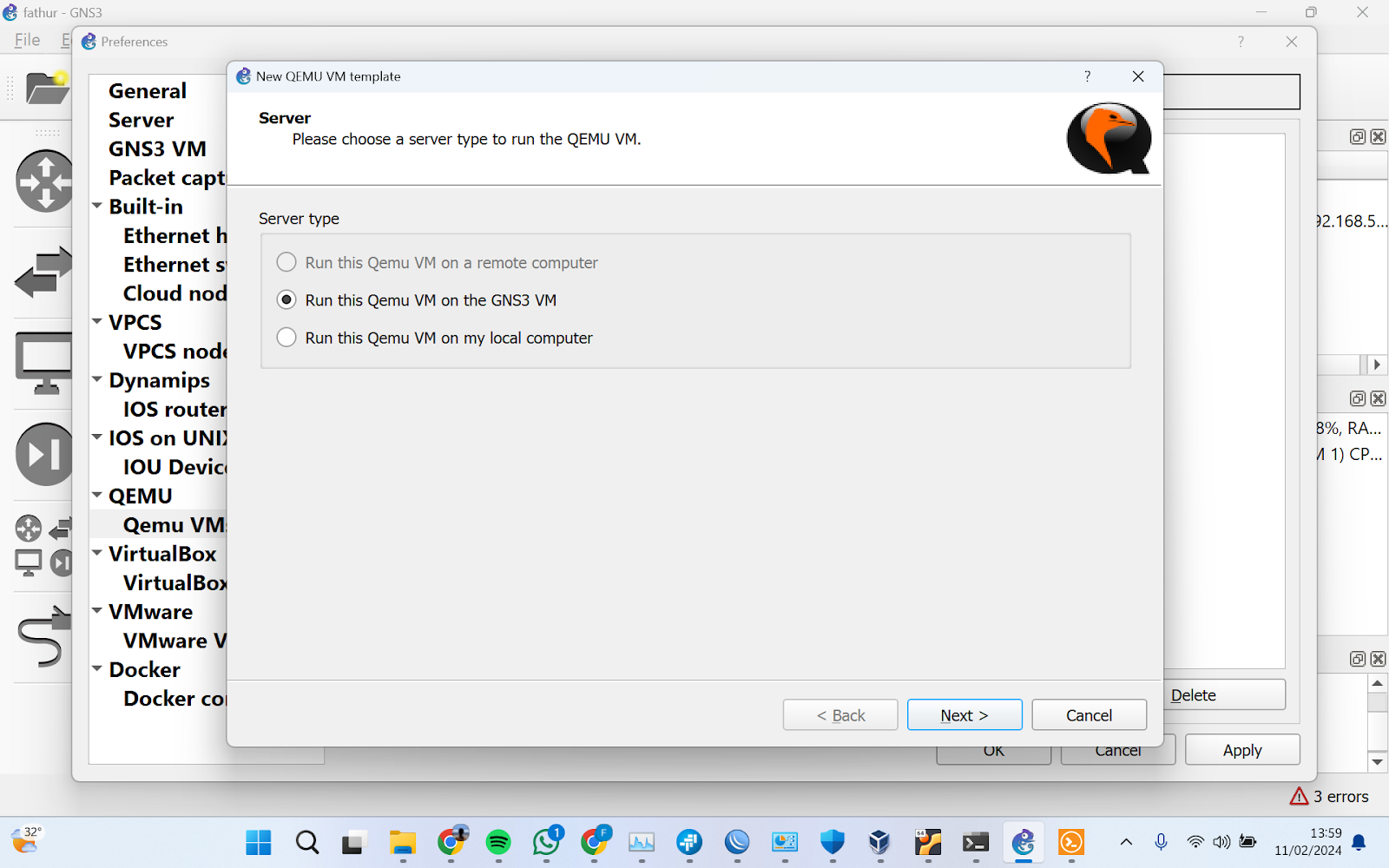

  2. Pilih this Qemu on the GNS3 VM, lalu klik next setelah itu akan disuruh untuk memasukan nama qemu yang akan di buat.

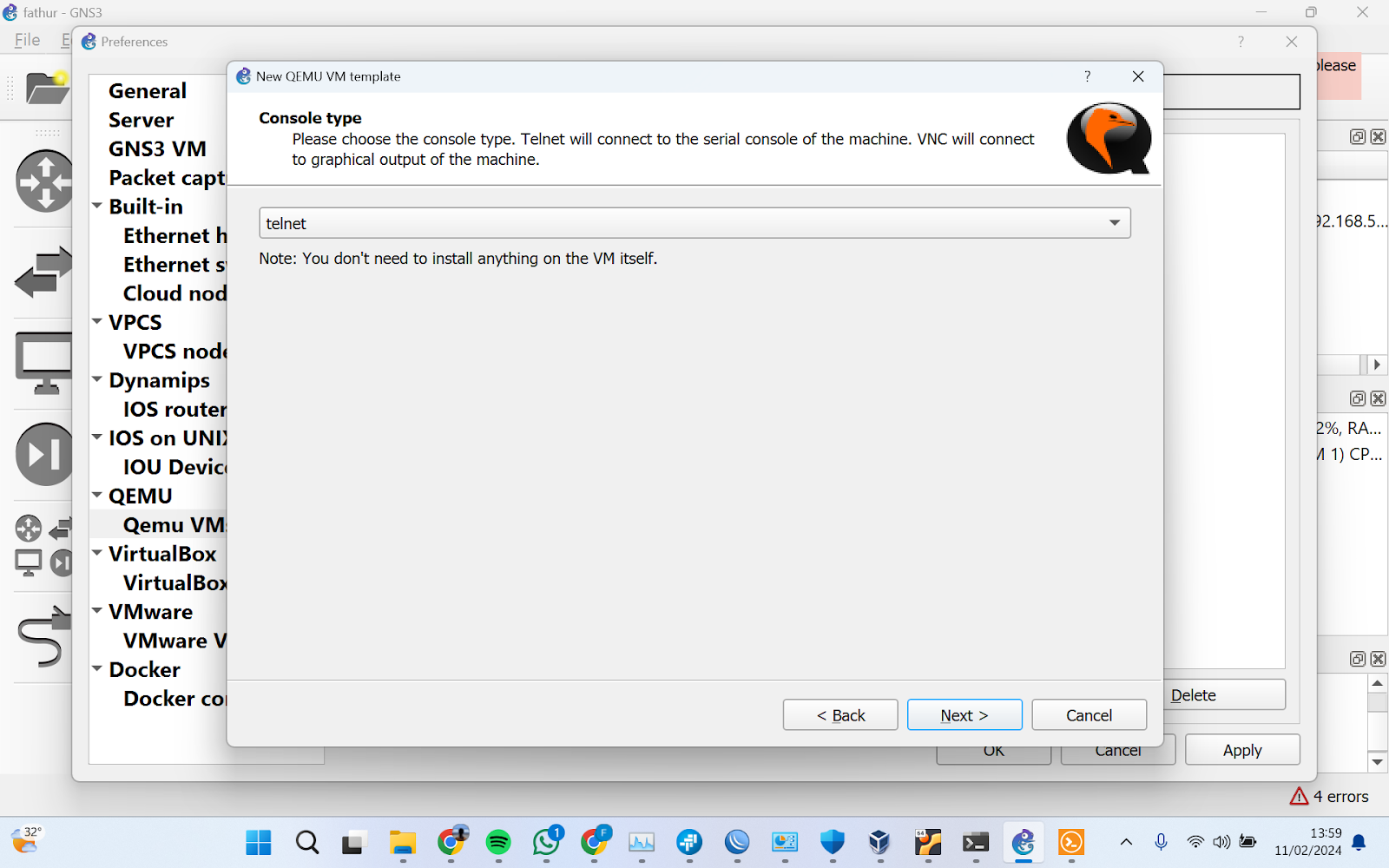

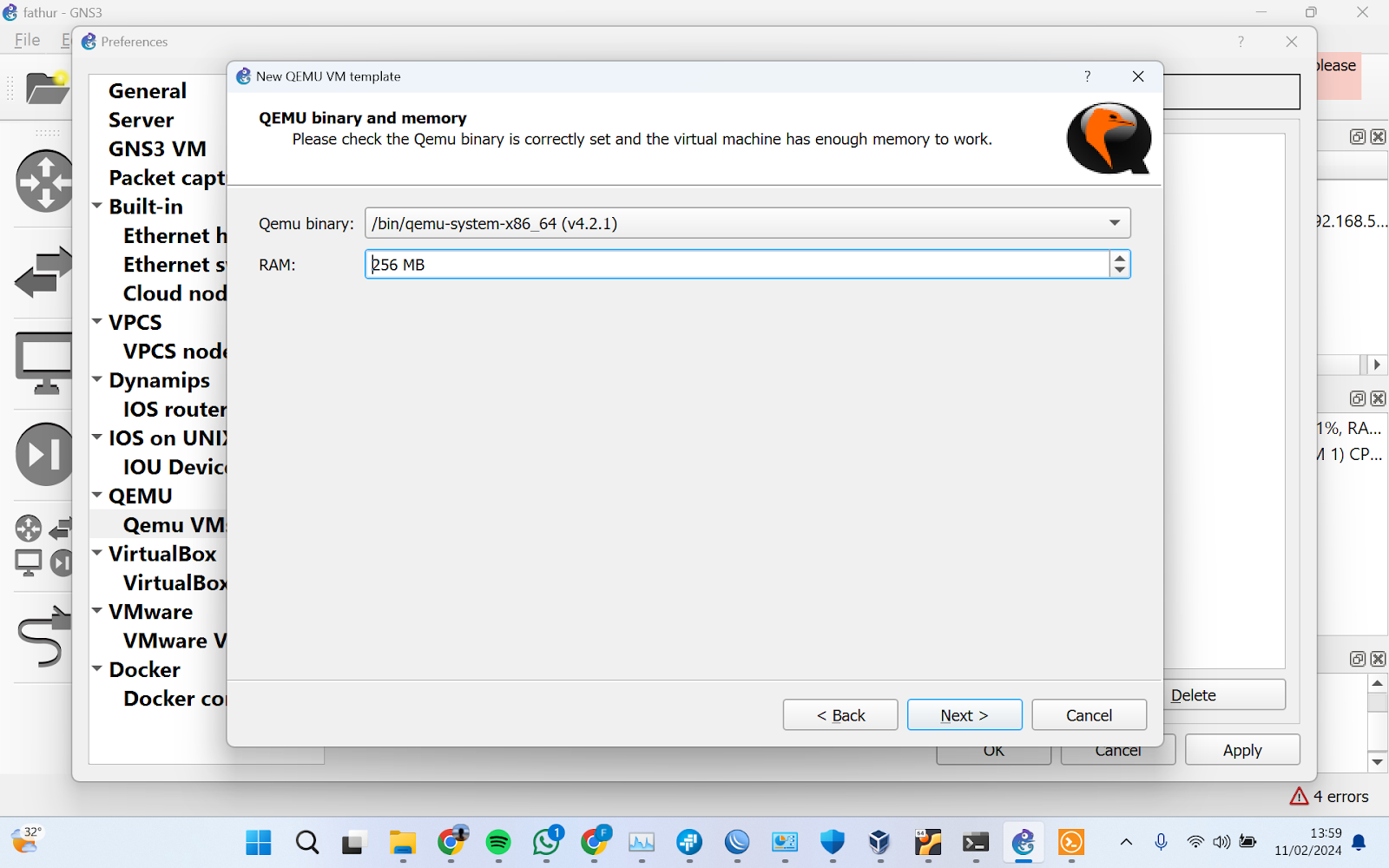

  1. Lalu akan diminta untuk menentukan penyimpanan qemu dan menentukan RAM yang akan di pakai. Setelah di klik next akan muncul opsi untuk memilih console type.
  1. Selanjutnya pilih New Image dan masukan file chr mikrotik router yang sudah didownload. Lalu klik finish untuk menyelesaikan

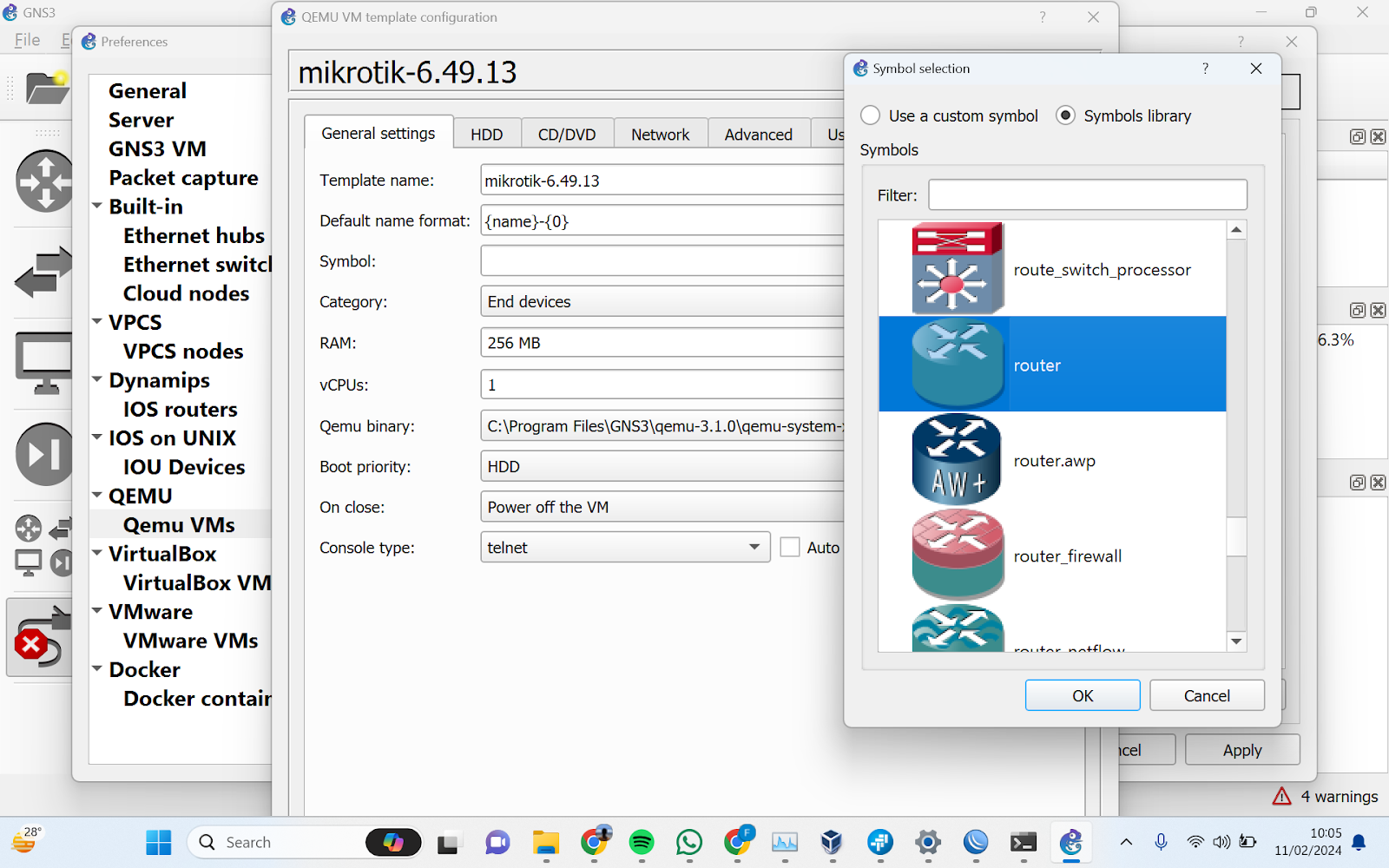

  2. Karena kalo kita menimpor qemu secara default simbol yang terpakai adalah komputer maka sebaiknya simbol atau logo diganti agar lebih baik.
  1. Dan kita juga perlu merubah Network Adapters karena defaultnya adalah 1

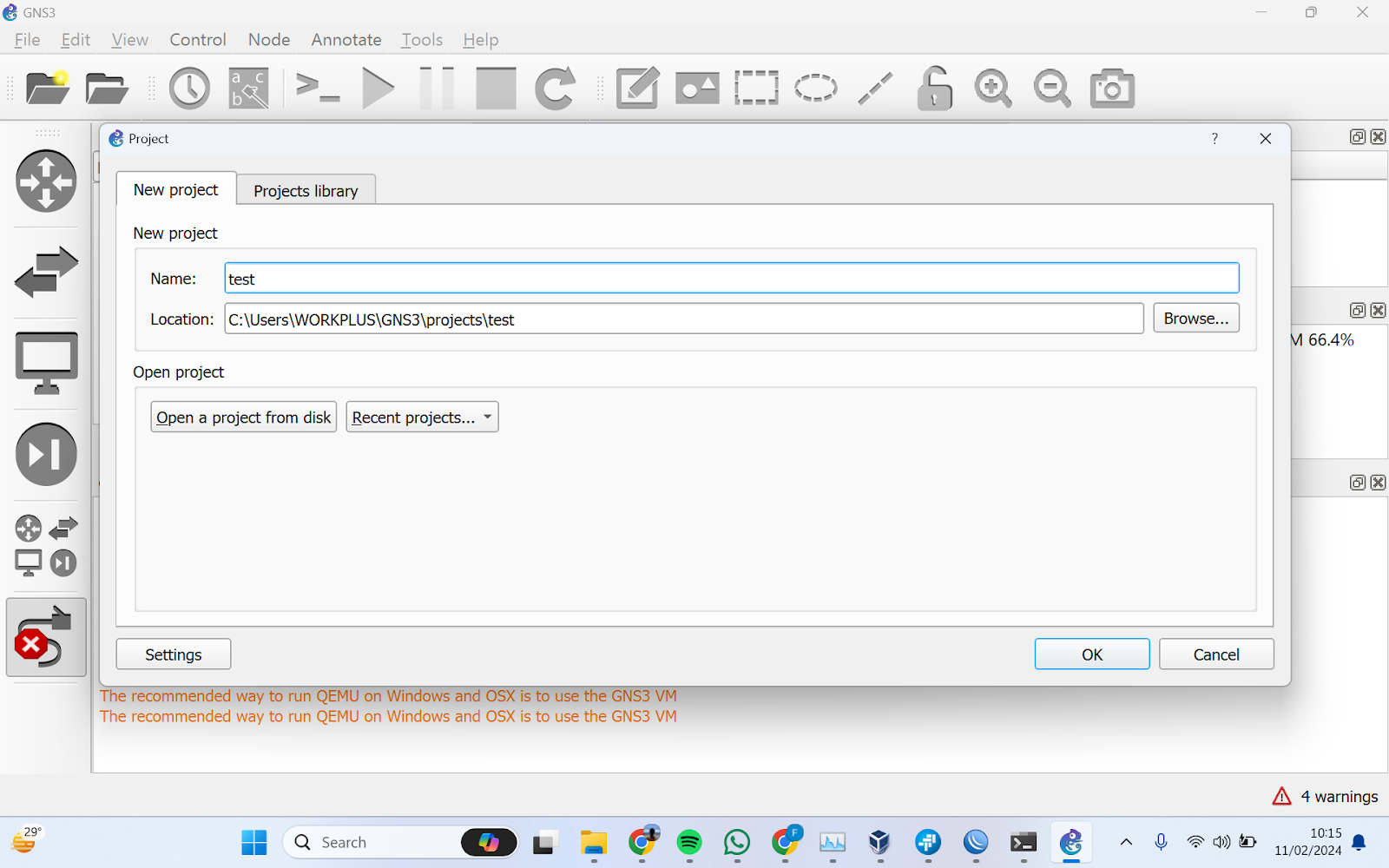

  2. Setelah itu buat project pada menu file untuk mencoba apakah router mikrotik yang kita impor sudah bisa di jalankan atau belum

  1. Ketika project sudah terbuat tambahkan perangkat router dan cloud untuk menyambungkan GNS3 dan GNS3 VM. Jangan lupa sambungkan kabel dari cloud ke router, pilih eth0 agar adapter host-only yang terpakai.

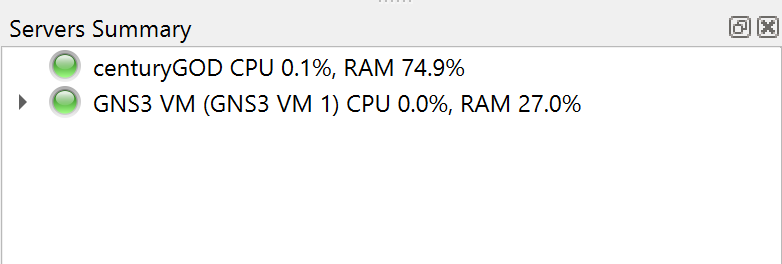

  2. Pastikan Server Summary di bagian kanan sesuai dengan yang ada di gambar.

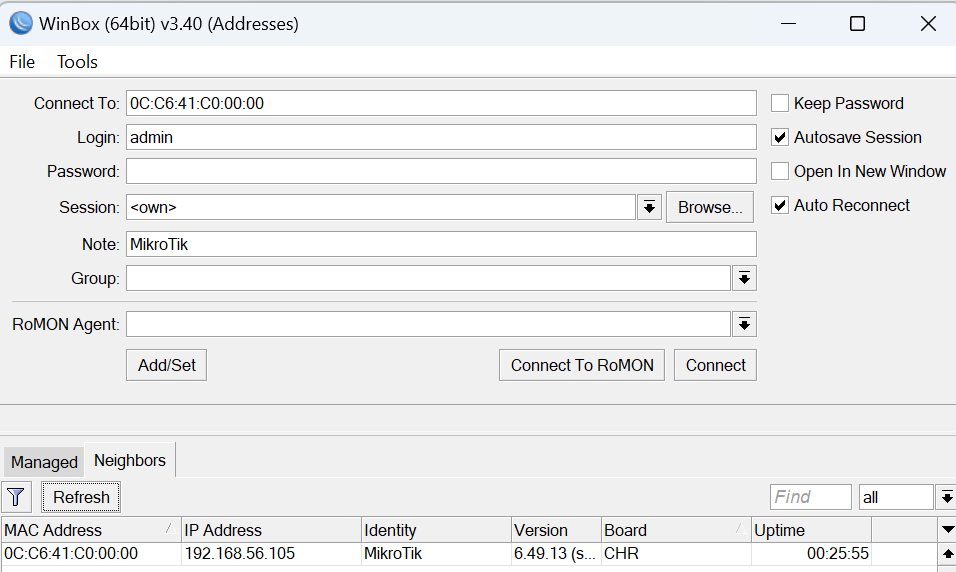

  3. Router mikrotik sudah siap untuk di konfigurasi, agar lebih mudah kita bisa gunakan winbox untuk mengkonfigurasi.

Kesimpulan

GNS3 adalah alat simulasi jaringan yang kuat dan fleksibel yang sangat berguna bagi para profesional jaringan, mahasiswa, dan pelajar. Dengan GNS3, Anda dapat membuat lingkungan jaringan yang realistis untuk menguji konfigurasi, belajar, dan mengembangkan aplikasi. Jika Anda belum mencoba GNS3, ini adalah waktu yang tepat untuk melakukannya! Dengan fitur-fitur canggihnya dan komunitas yang aktif, GNS3 akan membantu Anda mengambil kemampuan jaringan Anda ke level berikutnya.

silahkan hubungi kami jika membutuhkan jasa setting IT, atau hubungi via Whatsapp : 085155216262.

Penulis : Fathur-r
